Comment assembler votre ventilateur de plafond, étape par étape

Vous connaissez certainement les avantages et les bénéfices d’avoir un ventilateur de plafond à la maison par rapport aux autres systèmes de climatisation. D’une part, il vous permet de rafraîchir votre pièce en été sans souffrir d’inconfort, de gorge et d’yeux secs, voire de rhumes. D’autre part, il consomme moins d’énergie (environ 98 % de moins, par rapport à un climatiseur équipé d’un ventilateur à moteur à courant continu), est plus respectueux de l’environnement et est plus silencieux, ce qui vous permet de l’utiliser pendant votre sommeil et d’améliorer la qualité de votre repos sans l’interrompre.

Si vous préférez toujours utiliser la climatisation, l’association d’un ventilateur de plafond vous permettra de réduire la consommation d’énergie du climatiseur. Le ventilateur distribue l’air (frais en été et chaud en hiver) dans la pièce, ce qui permet de réduire le temps de travail et d’augmenter la durée de vie du climatiseur.

Lors de l’installation de notre ventilateur de plafond, certains doutes peuvent surgir. Les ventilateurs de plafond Arteconfort sont plus faciles à installer. Nous vous expliquons ci-dessous, étape par étape, comment installer nos ventilateurs de plafond de manière générique.

Avant de commencer l’installation du ventilateur de plafond, il y a un certain nombre de choses à considérer. Avant tout, vous devez respecter toutes les précautions et mesures de sécurité indiquées dans le manuel d’instructions. Bien que cette étape puisse sembler évidente, il est important de le faire si vous voulez que votre ventilateur fonctionne correctement.

Ensuite, choisissez soigneusement l’emplacement où vous placerez votre ventilateur, car les caractéristiques de la pièce seront un facteur crucial pour garantir la performance et l’efficacité de l’appareil. Tenez compte des recommandations ci-dessous pour permettre une bonne circulation de l’air :

• Laissez une distance de sécurité verticale de 2,5 m entre le ventilateur et le sol.
• Prévoyez une distance horizontale de 50 cm ou plus entre les lames et le mur ou tout autre objet proche.
• Le plafond où vous installerez le ventilateur de plafond doit être ferme, sans fissures ni aucun type de dommage pour pouvoir supporter le poids du produit en fonctionnement.
• Vérifiez que le ventilateur est adapté à la taille de la pièce dans laquelle vous souhaitez l’installer.

Lorsque vous ouvrirez l’emballage, vous pourrez identifier les différentes parties du ventilateur. Nous vous recommandons de déballer et de manipuler les composants avec soin afin qu’ils ne soient pas rayés ou endommagés pendant le montage, ainsi que de les organiser et de les garder sous contrôle afin de ne pas en perdre un seul avant de commencer l’installation.

La première chose à faire est de monter la tige de selle. Pour ce faire, vous devez retirer le collier et la goupille de la partie inférieure de la tige de selle, dévisser la partie supérieure, abaisser le bourrelet, retirer la deuxième goupille et retirer le bourrelet.

Une fois que vous avez retiré la molette, dévissez les boulons du corps et faites passer le câble avec le collier à l’intérieur de la tige de selle. Revissez les vis du corps du ventilateur, mettez le poteau du ventilateur en place et mettez le collier et la goupille inférieure pour le maintenir en place.

Enfin, mettez la molette en place, placez la deuxième goupille, puis vissez la vis supérieure.

Ensuite, il est temps de fixer les lames. Dans certains cas, vous devrez dévisser les vis qui sont livrées pré-vissées pour pouvoir les insérer à l’endroit indiqué. Il est important de s’assurer que les lames sont bien insérées et fixées.

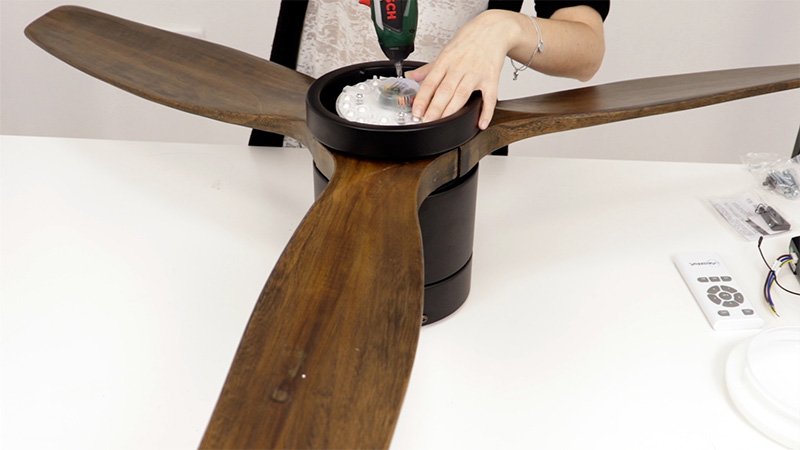

Vissez la plaque avec le module LED sur le corps du ventilateur et connectez les différents fils des deux parties à l’aide du bornier à déblocage rapide.

Tout d’abord, assurez-vous que l’alimentation est coupée au niveau du réseau électrique afin d’être en sécurité pendant le processus d’installation.

Maintenant, présentez le support de plafond à l’endroit où le ventilateur sera placé et marquez les points de perçage. Pour ce faire, vous devez utiliser les vis et les chevilles fournies dans l’emballage dans le cas d’un plafond en maçonnerie, ou utiliser un autre type de fixation pour les autres types de plafonds. Ensuite, vissez le support au plafond en vous assurant qu’il est bien fixé.

Insérez le support de plafond dans le trou du support de plafond. Notez que le support de plafond a une encoche sur un côté et que le support de plafond a une dent. Dans cette partie, il est très important, une fois que vous avez le ventilateur suspendu au support de plafond, de le tourner jusqu’à ce que vous remarquiez que la dent du support de plafond entre dans l’encoche du support de plafond. De cette façon, le ventilateur sera parfaitement fixé.

Une fois le ventilateur fixé au plafond, connectez les fils qui pendent du plafond au bornier: normalement, le marron est la phase, le bleu est le neutre et le jaune et le vert sont la terre.

Insérez le contrôleur du ventilateur dans le trou laissé dans le support du plafond, avec la partie plate du contrôleur collée au plafond. Vérifiez les connexions sur le contrôleur et connectez le câble avec le collier de serrage rapide qui sort de la fixation au plafond.

Connectez ensuite les fils du ventilateur à la prise correspondante et connectez les deux fils de terre ensemble.

Au cours de cette étape, fixez la garniture qui recouvre le support de plafond. Pour ce faire, notez que le support comporte deux vis de chaque côté qui seront fixées aux trous de la garniture. Retirez la vis de chaque côté qui sera vissée dans le trou de la garniture et desserrez la vis de chaque côté qui passera dans le guide de la garniture.

Tirez ensuite la garniture vers le haut pour couvrir la fixation au plafond, en faisant correspondre les trous avec les vis. Fixez les vis et vérifiez que la garniture est correctement positionnée.

Placez l’abat-jour en verre ou en plastique qui recouvre le module LED de manière à ce qu’il soit bien fixé. Ce n’est pas très difficile mais il faut faire attention en le vissant au cas où il tomberait sur le sol.

Votre ventilateur de plafond est maintenant installé ! Rétablissez le courant et profitez de votre ventilateur de plafond silencieux avec lumière LED et télécommande.

Dans notre catalogue, vous trouverez des modèles qui nécessitent une méthode d’installation différente :

Pour installer le ventilateur de plafond CONIL, il faut tenir compte du fait que les pales sont montées après avoir placé le corps du ventilateur afin qu’elles n’entrent pas en collision avec le plafond.

1. Marquez et percez les trous dans le plafond pour insérer les chevilles et vissez les supports en place.
2. Connectez les fils du plafond au bornier du support de plafond.
3. Connectez le bornier et vissez le corps du ventilateur au support de plafond.
4. Fixez les pales du ventilateur. Pour ce faire, dévissez la plaque de montage des pales du ventilateur pour les positionner correctement, puis revissez-la.
5. Vissez le module LED, connectez le bornier et installez le plafonnier.

Les ventilateurs de plafond sont beaucoup plus faciles à monter et nécessitent moins d’étapes d’installation.

1. Marquez et percez des trous dans le plafond pour la fixation au plafond et insérez les chevilles.
2. Positionnez et vissez le support de plafond.
3. Connectez les fils du plafond au bornier du support de plafond.
4. Visser le panneau de plafond au support de plafond.

L’installation est similaire à celle des ventilateurs de plafond, mais avec une étape supplémentaire.

1. Marquez et percez les trous dans le plafond pour la fixation au plafond et insérez les chevilles.
2. Positionnez et vissez le support de fixation au plafond.
3. Connectez les fils du plafond au bornier de la fixation au plafond.
4. Retirez les vis de la plaque de fixation et accrochez le corps du ventilateur à la plaque de fixation, mais ne l’enfoncez pas complètement jusqu’à ce que le contrôleur soit en place.
5. Raccordez les bornes de connexion entre le ventilateur et le contrôleur, puis vissez le support de plafond au corps du ventilateur.
6. Installez les pales du ventilateur, retirez les vis situées sous le corps du ventilateur pour fixer le module LED et revissez-le.
7. Connectez les bornes de connexion du module LED et vissez le plafonnier.

Ces modèles de ventilateurs ont une installation différente des autres, il faut donc faire attention lors du montage de l’arbre du ventilateur.

1. Installez les pales du ventilateur sur le corps du ventilateur et vissez chacune d’entre elles.
2. Retirez les boulons et les attaches de l’arbre et enlevez la demi-sphère de roulement.
3. Insérez l’arbre dans le corps du ventilateur et remettez les fixations en place.
4. Placez la garniture à l’intérieur du poteau, puis insérez la demi-sphère de roulement avec ses vis respectives.
5. Retirez les vis situées au bas du corps du ventilateur, insérez le module LED, revissez-le et raccordez les bornes de connexion.
6. Marquer et percer des trous dans le plafond pour le montage au plafond et insérer les chevilles.
7. Positionnez et vissez le support de plafond et connectez les câbles de plafond au bornier du support de plafond.
8. Accrochez le ventilateur au support de plafond et tournez-le jusqu’à ce que la dent du support corresponde à l’encoche de la maquette.
9. Positionnez le contrôleur et connectez les bornes de raccordement, puis relevez l’habillage et vissez-le.

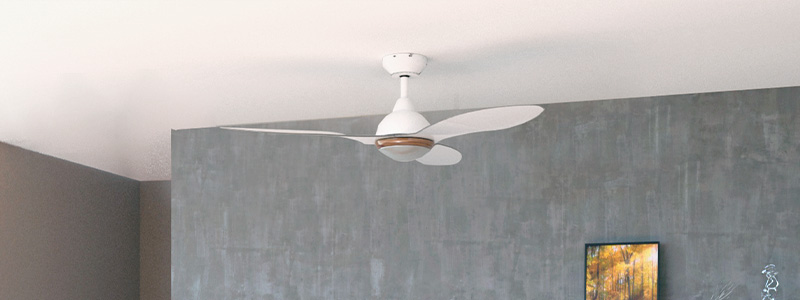

Plus de modèles avec des différences dans leur installation. Dans ce cas, pour des modèles comme le Creta ou le Cies Plus, l’ordre de certaines étapes a été modifié.

1. Retirez les vis du corps du ventilateur, insérez la garniture dans le poteau et montez-la sur le corps à l’aide des attaches et des vis.
2. Installer les pales du ventilateur sur le corps du ventilateur et visser chacune d’entre elles.
3. Retirer les vis de la partie inférieure du corps du ventilateur, visser la carte LED puis le module LED à l’intérieur du corps du ventilateur.
4. Branchez le bornier de la LED.
5. Marquez et percez les trous dans le plafond pour le montage au plafond et insérez les chevilles.
6. Vissez la fixation au plafond et raccordez les câbles d’alimentation du plafond au bornier de fixation au plafond du ventilateur.
7. Suspendez le ventilateur au support de plafond et tournez-le jusqu’à ce que la dent du support corresponde à l’encoche de la maquette.
8. Placez le contrôleur et connectez les bornes de raccordement, puis soulevez la garniture et vissez-la.

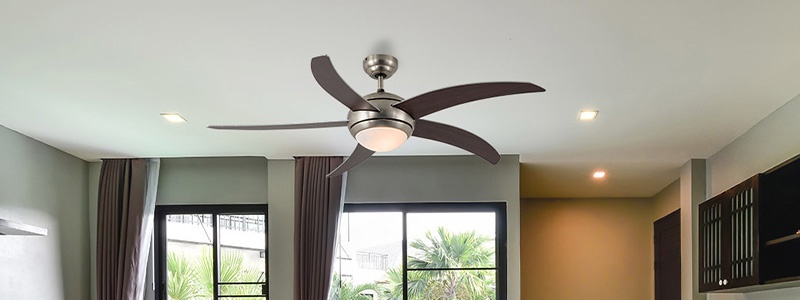

Les ventilateurs de plafond tels que le TAHITÍ ou le MAUI ont la même installation que le modèle CRETA, mais après avoir soulevé la garniture et l’avoir vissée, une étape supplémentaire est ajoutée: visser le plafonnier sur le module LED.

Les ventilateurs CACELA et LESNA sont plus faciles à installer car ils sont livrés avec le corps déjà assemblé.

1. Placer les pales sur le corps du ventilateur et les visser.
2. Retirez les vis de la partie inférieure du corps du ventilateur et vissez le module LED.
3. Marquez et percez des trous dans le plafond pour la fixation au plafond et insérez les chevilles.
4. Visser le support de fixation au plafond et connecter les câbles d’alimentation du plafond au bornier du support de fixation au plafond du ventilateur.
5. Suspendez le ventilateur au support de plafond et tournez-le jusqu’à ce que la dent du support corresponde à l’encoche de la maquette.
6. Installez le contrôleur et raccordez les pinces de connexion, puis relevez la garniture et vissez-la.
7. Vissez le plafonnier sur le module LED.

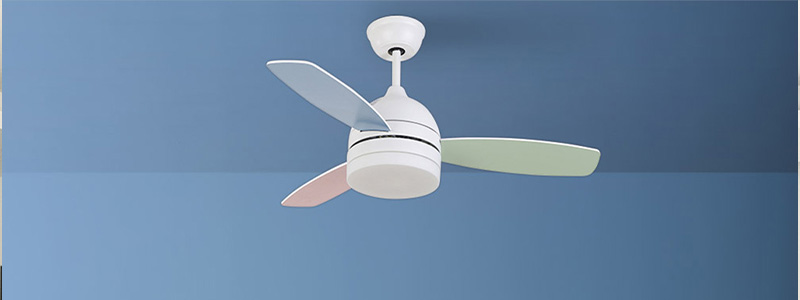

L’assemblage du ventilateur de plafond NASAU est très similaire à celui des ventilateurs CACELA et LESNA, car il est livré avec le corps déjà assemblé.

1. Retirez les vis du module LED, enlevez le module LED et dévissez la plaque LED.
2. Installez les lames, revissez la plaque LED, revissez le module LED et revissez le module LED.
3. Marquez et percez des trous dans le plafond pour la fixation au plafond et insérez les chevilles.
4. Vissez la fixation au plafond et raccordez les câbles d’alimentation du plafond au bornier de la fixation au plafond du ventilateur.
5. Fixez le ventilateur au support de plafond et tournez-le jusqu’à ce que la dent du support corresponde à l’encoche de la maquette.
6. Installez le régulateur et connectez les pinces de connexion, puis soulevez la garniture et vissez-la.
7. Vissez le plafonnier sur le module LED.

Le ventilateur de plafond EGEO diffère des autres installations par les étapes initiales, ne négligez donc pas les détails.

1. Dévissez les pièces de fixation, le boîtier du corps et les vis préinstallées dans le corps.
2. Vissez les pales du ventilateur à l’aide des vis préinstallées sur le corps, puis sur le boîtier, et enfin montez le poteau du ventilateur et les garnitures.
3. Marquez et percez les trous dans le plafond pour le support de plafond et insérez les chevilles.
4. Positionnez et vissez le support de plafond et connectez les câbles du plafond au bornier du support de plafond.
5. Suspendez le ventilateur au support de plafond et tournez-le jusqu’à ce que la dent du support corresponde à l’encoche de la maquette.
6. Positionnez le contrôleur et connectez les bornes de raccordement, puis relevez la garniture et vissez-la.
