Cómo montar tu ventilador de techo paso a paso

Seguro que conoces los beneficios y las ventajas de tener un ventilador de techo en casa frente a otros sistemas de climatización. Por un lado, te permite refrescar tu estancia en verano sin sufrir molestias, sequedad en garganta y ojos, o incluso resfriados. Mientras que, por otro lado, tiene un consumo menor (aproximadamente un 98% menos, si lo comparamos con un aparato de aire acondicionado con un ventilador de motor DC), es más respetuoso con el medio ambiente y es más silencioso, permitiéndote utilizarlo mientras duermes y mejorando la calidad de tu descanso sin interrumpirlo.

Si aún así, prefieres el uso de aire acondicionado, tener un ventilador de techo de forma conjunta te permitirá disminuir el consumo energético del aire acondicionado. El ventilador distribuirá el aire (frío en verano y caliente en invierno) por la habitación, haciendo que trabaje menos y aumentando la vida útil del aparato de aire acondicionado.

A la hora de instalar nuestro ventilador de techo pueden surgirnos algunas dudas. Los ventiladores de techo Arteconfort son más sencillos de instalar. A continuación, te explicamos paso a paso cómo instalar de manera genérica nuestros modelos de ventiladores de techo.

Antes de comenzar el montaje del ventilador de techo debes tener en cuenta una serie de aspectos. Primero, y lo más importante, tienes que seguir todas las indicaciones de precaución y medidas de seguridad que aparecen en el manual de instrucciones. Aunque pueda parecer un paso obvio, es importante hacerlo si quieres que tu ventilador funcione correctamente.

A continuación, elige bien la ubicación donde colocarás tu ventilador, ya que las características de la habitación serán un factor crucial para garantizar el rendimiento y la eficiencia del aparato. Ten en cuenta las recomendaciones que te detallamos a continuación para permitir un correcto flujo del aire:

• Deja una distancia de seguridad vertical de 2,5m desde el ventilador hasta el suelo.
• Permite una distancia en horizontal de 50cm o más desde las aspas a la pared o cualquier objeto cercano.
• El techo donde instalarás el ventilador de techo tiene que ser firme, sin grietas ni ningún tipo de daño para poder soportar el peso del producto en funcionamiento.
• Comprueba que el ventilador es el indicado para el tamaño de la habitación donde lo quieres instalar.

Al abrir el embalaje identificarás las distintas partes del ventilador. Te recomendamos desembalar y manipular los componentes con cuidado para que no se arañen o estropeen durante el montaje, además de organizarlos y mantenerlos controlados para no perder ninguno antes de comenzar la instalación.

Lo primero que tendrás que hacer es montar la tija. Para ello, tendrás que quitar la pinza y el pasador de la parte inferior de la tija, desatornillar la parte superior, bajar el burlón, quitar el segundo pasador y sacar el burlón fuera.

Una vez hayas sacado el burlón, desatornillas los tornillos del cuerpo y pasas el cable con la clema por dentro de la tija. Vuelves a atornillar los tornillos del cuerpo del ventilador, colocas la tija en su lugar y pones la pinza y el pasador inferior para que quede sujeto.

Para acabar, mete el burlón, coloca el segundo pasador y luego atornillas el tornillo superior.

A continuación, es el turno de colocar las aspas. En algunos casos tendrás que desenroscar los tornillos que vienen preatornillados para poder introducirlas en el lugar indicado. Es importante cerciorarse de que las palas están bien metidas y sujetas.

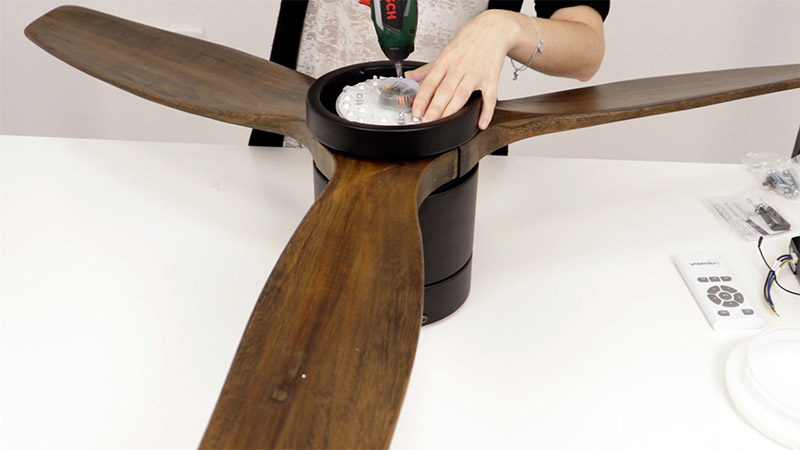

Atornilla el plato con el módulo LED en el cuerpo del ventilador y une los diferentes cables de ambas partes mediante la clema rápida.

Antes de nada, asegúrate de que la corriente eléctrica esté desconectada en el cuadro de alimentación general para estar seguros durante el proceso de instalación.

Ahora, presenta la sujeción a techo en el lugar donde vas a situar el ventilador y marca los puntos donde vas a taladrar. Para ello, deberás utilizar los tornillos y tacos facilitados en el embalaje en caso de tratarse de techos de obra, o utilizar otro tipo de sujeción para otro tipo de techos. Seguidamente, atornilla el soporte al techo asegurándote de que queda bien fija.

Introduce el burlón en el hueco de la sujeción a techo. Observa que el burlón presenta una muesca en un lateral y la sujeción al techo un diente. En esta parte es muy importante que, una vez tengas el ventilador colgando de la sujeción a techo, lo gires hasta que notes que el diente de la sujeción al techo entra en la muesca del burlón. De esta manera, quedará perfectamente fijado el ventilador.

Una vez que tengas el ventilador sujeto al techo, conecta los cables que penden del techo a la clema: normalmente marrón es fase, azul es neutro y amarillo y verde tierra.

Introduce el controlador del ventilador en el hueco que queda en la sujeción al techo, quedando la parte plana del controlador pegado al techo. Comprueba las conexiones que presenta el controlador y conéctale el cable con la clema rápida que sale de la sujeción a techo.

Más tarde conecta los cables con clema que salen del ventilador en la clavija correspondiente y conecta los dos cables de tierra juntos.

En este paso, coloca el embellecedor que cubre la sujeción al techo. Para ello, observa que la sujeción presenta dos tornillos en cada lado que se fijarán en los agujeros que tiene el embellecedor. Retira el tornillo de cada lado que se atornillará en el agujero del embellecedor y afloja el tornillo de cada lado que pasará por la guía del embellecedor.

Después, sube el embellecedor hasta cubrir la sujeción al techo, haciendo coincidir los huecos con los tornillos. Fija los tornillos y comprueba que el embellecedor queda bien colocado.

Coloca la tulipa de cristal o plástico cubriendo el módulo de LED para que quede bien sujeto. No tiene mucha dificultad pero hay que tener cuidado al enroscarlo por si se cae al suelo.

¡Ya tienes tu ventilador de techo instalado! Restablece la corriente eléctrica y disfruta de tu ventilador de techo silencioso con luz LED y mando a distancia.

Dentro de nuestro catálogo puedes encontrar modelos que requieren de un método de instalación diferente:

Para instalar el ventilador de techo CONIL tenemos que tener en cuenta que las aspas se montan después de colocar el cuerpo del ventilador para que no choquen con el techo.

1. Marcar y hacer los agujeros en el techo para introducir los tacos y atornillar la sujeción.
2. Conectar los cables del techo a la clema de conexión de la sujeción a techo.
3. Conectar la clema de conexión y atornillar el cuerpo del ventilador a la sujeción a techo.
4. Colocar las aspas del ventilador. Para ello desatornillamos la pletina de sujeción de las aspas para colocarlas adecuadamente y después atornillarlas de nuevo.
5. Atornillar el módulo de LED, conectar la clema y colocaremos el plafón.

Los ventiladores de plafón son mucho más fáciles de montar y necesitan menos pasos para su instalación.

1. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
2. Colocar y atornillar la sujeción a techo.
3. Conectar los cables del techo a la clema de conexión de la sujeción a techo.
4. Atornillar el plafón en la sujeción a techo.

Su instalación es parecida a la de los ventiladores de plafón pero añadiendo algún paso adicional.

1. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
2. Colocar y atornillar la sujeción a techo.
3. Conectar los cables del techo a la clema de conexión de la sujeción a techo.
4. Quitar los tornillos de placa de sujeción y enganchar el cuerpo del ventilador en la placa de sujeción, sin juntarlo del todo hasta colocar el controlador.
5. Conectar las clemas de conexión entre el ventilador y el controlador, y ahora sí atornillar la sujeción a techo con el cuerpo del ventilador.
6. Instalar las aspas, retirar los tornillos de la parte inferior del cuerpo del ventilador para colocar el módulo de LED y volver a atornillar.
7. Conectar las clemas de conexión del módulo LED y enroscar el plafón.

Estos diseños de ventiladores tienen una instalación diferente al resto, por lo que tienes que tener cuidado a la hora de montar la tija.

1. Instalar las aspas en el cuerpo del ventilador y atornillar cada una de ellas.
2. Quitar los tornillos y sujeciones de la tija y retirar la semiesfera de rodamiento.
3. Introducir la tija en el cuerpo del ventilador y colocamos los elementos de sujeción.
4. Poner el embellecedor por dentro de la tija y después introducir la semiesfera de rodamiento con sus respectivos tornillos.
5. Quitar los tornillos que están en la parte inferior del cuerpo del ventilador, colocar el módulo de LED, volver a atornillar y conectar las clemas de conexión.
6. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
7. Colocar y atornillar la sujeción a techo y conectar los cables del techo a la clema de conexión de la sujeción a techo.
8. Colgar el ventilador de la sujeción a techo y girarlo hasta que el diente de la sujeción coincida con la muesca del burlón.
9. Colocar el controlador y conectar las clemas de conexión para después subir el embellecedor y atornillarlo.

Más modelos con diferencias en su instalación. En este caso, en modelos como el Creta o el Cies Plus, el orden de algunos de los pasos están cambiados.

1. Retirar los tornillos del cuerpo del ventilador, introducir el embellecedor en la tija y montarlo en cuerpo con los elementos de sujeción y tornillos.
2. Instalar las aspas en el cuerpo del ventilador y atornillamos cada una de ellas.
3. Quitar los tornillos de la parte inferior del cuerpo del ventilador, atornillamos la placa de LED y después el módulo LED en su interior.
4. Conectar la clema de conexión del LED.
5. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
6. Atornillar la sujeción a techo y unir los cables de electricidad del techo a la clema de conexión de la sujeción a techo del ventilador.
7. Colgar el ventilador de la sujeción a techo y girarlo hasta que el diente de la sujeción coincida con la muesca del burlón.
8. Colocar el controlador y conectaremos las clemas de conexión para después subir el embellecedor y atornillarlo.

Los ventiladores de techo como el TAHITÍ o el MAUI tienen la misma instalación que el modelo CRETA pero después de subir el embellecedor y atornillarlo se añade un paso más: enroscar el plafón en el módulo de LED.

Los ventiladores CACELA y LESNA son más fáciles de instalar ya que vienen con el cuerpo ya montado.

1. Colocar las aspas en el cuerpo del ventilador y atornillarlas.
2. Quitar los tornillos de la parte inferior del cuerpo del ventilador, atornillamos el módulo de LED.
3. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
4. Atornillar la sujeción a techo y unir los cables de electricidad del techo a la clema de conexión de la sujeción a techo del ventilador.
5. Colgar el ventilador de la sujeción a techo y girarlo hasta que el diente de la sujeción coincida con la muesca del burlón.
6. Colocar el controlador y conectar las clemas de conexión para después subir el embellecedor y atornillarlo.
7. Enroscaríamos el plafón en el módulo LED.

El ventilador de techo NASAU tiene un montaje muy parecido al del CACELA y LESNA al venir con el cuerpo ya montado.

1. Retirar los tornillos del módulo de LED, quitar el módulo de LED y desenroscar el plato de LED.
2. Instalar las aspas, volver a enroscar y atornillar el plato de LED, y volver a atornillar el módulo de LED.
3. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
4. Atornillar la sujeción a techo y unir los cables de electricidad del techo a la clema de conexión de la sujeción a techo del ventilador.
5. Colgar el ventilador a la sujeción a techo y girarlo hasta que el diente de la sujeción coincida con la muesca del burlón.
6. Colocar el controlador y conectar las clemas de conexión para después subir el embellecedor y atornillarlo.
7. Enroscar el plafón en el módulo LED.

El ventilador de techo EGEO se diferencia del resto de instalaciones en los pasos iniciales, así que no pierdas detalle.

1. Desatornillar las piezas de retención, la carcasa del cuerpo y los tornillos que vienen preinstalados en el cuerpo.
2. Atornillar las aspas del ventilador con los tornillos preinstalados del cuerpo, después la carcasa y por último colocar la tija y los embellecedores.
3. Marcar y hacer los agujeros en el techo para la sujeción a techo e introducir los tacos.
4. Colocar y atornillar la sujeción a techo, y conectar los cables del techo a la clema de conexión de la sujeción a techo.
5. Colgar el ventilador de la sujeción a techo y girarlo hasta que el diente de la sujeción coincida con la muesca del burlón.
6. Colocar el controlador y conectar las clemas de conexión para después subir el embellecedor y atornillarlo.
